洋上風力発電や港湾インフラの計画が加速するなか、「海底地盤のデータを正確に把握したい」というニーズはかつてなく高まっています。ところが、砂質・砂礫質地盤の試料採取は技術的な難易度が高く、従来の調査機器では十分なコアサンプルが得られないケースが多く存在します。
本記事では、バイブロコアラの仕組みをやさしく解説したうえで、株式会社アーク・ジオ・サポート（AGS）が培ってきた技術的強みをご紹介します。採用手法の検討や調査計画の立案にぜひお役立てください。
目 次
1. なぜ海底の「土・砂」を採取するのか
2. バイブロコアラの原理——振動が起こす「砂の液状化」
3. 機器仕様と従来コアラの比較
4. AGSが持つ4つの独自の強み
5. バイブロコアラが活躍する主な調査用途
6. まとめ
1. なぜ海底の「土・砂」を採取するのか
洋上風力発電の風車を建てたり、海底ケーブルを敷設したりするためには、まず「海底がどのような地層で構成されているか」を正確に把握することが欠かせません。地盤の強さを誤った前提で設計すると、莫大なコストをかけた構造物が沈下・倒壊するリスクが生じるからです。
特に近年の洋上風力プロジェクトでは、基礎の設計荷重が年々大きくなっています。水深が増すほど風車タワーは長くなり、基礎に加わるモーメントも増大します。実際の現場では、「地質が均一に見えても、数十センチ下に砂礫層が潜んでいた」といったケースが珍しくなく、採取試料の精度が設計精度に直結します。
【現場知見】 AGSの技術者は「事前の音波探査で予測した地層と、実際に採取したコアが一致しない場合こそが、地盤設計のリスクが最も高い瞬間」と語ります。だからこそ、物理サンプリングは省略できません。
つまり、海底地盤調査はプロジェクトの安全性とコスト最適化を支える最重要ステップであり、そのデータ精度がプロジェクト全体の成否を左右します。
2. バイブロコアラの原理——振動が起こす「地層の流動化」
従来機器が直面していた「砂の壁」
海底試料の採取には、これまでグラビティコアラ・ピストンコアラなどが使われてきました。
- グラビティコアラ：重い錘を自由落下させて管を貫入させるシンプルな機器です。軟らかい泥質地盤にはよく刺さりますが、密度の高い砂質地盤に当たると摩擦で弾き返されてしまいます。
- ピストンコアラ：注射器のように泥を吸引しながら採取します。軟弱粘土の深部採取には優れていますが、やはり砂地盤への対応力は限定的です。
「硬い砂質・砂礫質地盤」という壁を突破できない——これが従来機器の共通の限界でした。
振動で地層を流動化して試料採取するという発想
バイブロコアラが生み出した解決策は、「力で押し込む」という発想を根本から転換したことにあります。
【砂場の棒で理解するたとえ】 公園の砂場に棒を垂直に押し込もうとしても、なかなか入りません。ところが棒を小刻みに揺らしながら押すと、不思議なほどスルスルと奥まで入っていきます。バイブロコアラはまさにこの原理を応用しています。
ポイント：バイブロコアラは「振動による流動化」という画期的なメカニズムにより、従来機器では採取不可能だった砂質・砂礫質地盤のコアサンプルを実現します。洋上風力発電の立地調査や活断層調査など、精密な地盤データが求められる現場で世界中に普及しています。
3. 機器仕様と従来コアラの比較

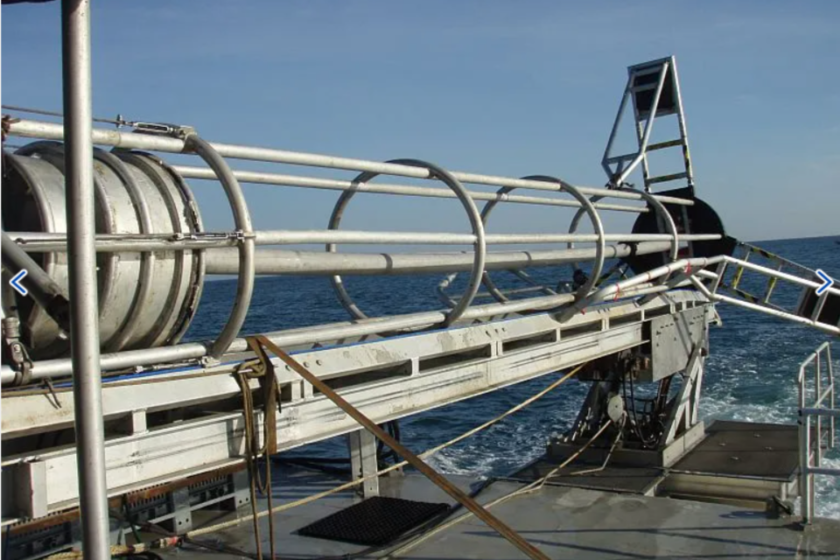

代表的な機種（SEAS社 VC-700）の主要仕様は、対応水深 最大400 m、海底下採取深度 最大6 mです。装置の主要パーツは以下のとおりです。
- 振動コアラヘッド：電気または油圧モーターで振動を発生させる中枢部分
- コアバレル：堆積物を収める金属製パイプ
- コアライナー：採取試料を保護するプラスチック製の内管
- コアキャッチャー：引き抜き時に試料が脱落しないよう保持するストッパー
- サポートタワー：垂直貫入を維持するための支持架台
📊 図表挿入案：コアラ方式比較表（下表の視覚化版インフォグラフィック）。バイブロコアラを赤枠で強調し、砂質地盤への唯一の有効性を示す
| 採取方式 | 原理 | 得意な地盤 | 採取深度 |
|---|---|---|---|
| バイブロコアラ | 振動で砂を流動化させて貫入 | 砂質・砂礫質（従来機器では困難） | 最大 6 m 程度 |
| グラビティコアラ | 錘の重力で貫入 | 軟弱な泥質 | 数 m 程度 |
| ピストンコアラ | 重力落下＋ピストン効果 | 泥質・軟弱層 | 最大 20 m 程度 |
| マルチプルコアラ | 緩やかに押し込む | 表層のみ | 30 cm 程度 |
この比較からも分かるように、砂質・砂礫質地盤の採取においてバイブロコアラは有効な手段です。洋上風力発電の適地では砂質・砂礫質地盤が多く分布しており、その重要性はさらに高まっています。
4. AGSが持つ4つの独自の強み
株式会社アーク・ジオ・サポート（AGS）は、海洋地盤調査分野において「総合的な水中探査・計測ソリューションプロバイダー」としての地位を確立しています。単に機器を操作するだけでなく、独自技術と最新機器を組み合わせた調査体制こそが同社の最大の差別化ポイントです。
強み①｜音波探査×物理サンプリングの統合運用
AGSの最大の独自性は、特許取得のインターフェロメトリ方式（C3D）による底質分類技術と自社開発の高分解能音波探査システムを、バイブロコアラ調査と一体化して運用できる点にあります。
調査フロー：
- STEP1｜面的把握：音波探査で調査区域全体の地層構造を把握する

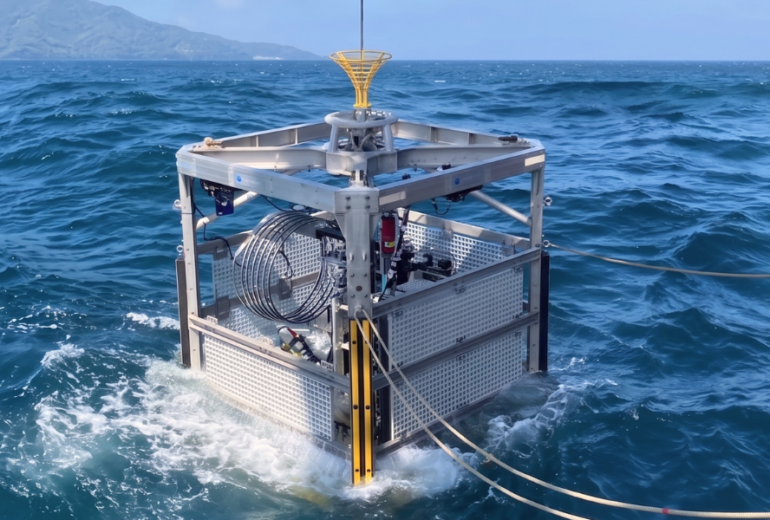

- STEP2｜強度測定：CPT（コーン貫入試験）で地盤強度を数値化する
- STEP3｜試料採取：バイブロコアラでピンポイントの土質試料を採取する
このプロセスにより、広域の地層把握から局所的な物理試料の採取まで連携させた「精緻な地盤モデルの構築」が実現します。
強み②｜即時監視システムによる確実な運用
AGSは海底での着座位置・装置の傾斜状況・貫入深度を船上のその場から監視・記録できる高度なモニタリングシステムを導入しています。目視できない海底環境下でも、オペレーターが正確に貫入状況を把握でき、サンプルの品質低下や機器の損傷リスクを最小化します。
特に岩礁混じりの地盤や、傾斜地盤での調査では、傾斜センサーのリアルタイムデータが貫入方向の制御に直結します。AGSはこのデータを記録として納品物に添付することで、経緯を後から確認できる報告書を提供しています。
5. バイブロコアラが活躍する主な調査用途
- 海底ケーブルルート調査・海底資源探査：地盤強度データが埋設深度の設計に直結する
欧米ではすでに高分解能音波探査と組み合わせた動的堆積解析が普及していますが、日本では保有機関が少なく調査事例は限られてきました。AGSはその先駆けとして、国内の沿岸・陸棚域における調査手法の確立と普及に貢献しています。
6. まとめ
バイブロコアラは「振動で砂を一時的に流動化させる」というメカニズムにより、従来機器では採取不可能だった砂質・砂礫質地盤の試料採取を初めて実現した技術です。洋上風力発電をはじめとする海洋インフラプロジェクトの基礎設計において、正確な地盤データを提供できる唯一の有効手段として世界中に普及しています。
AGSはこの技術を、①音波探査との統合 ②リアルタイム監視 ③土質試験サポートの3つの強みと組み合わせることで、「面的把握 → 地盤強度測定 → 試料採取 → 試験・設計連携」という一貫した海底地盤調査フローを提供しています。
海底地盤調査の精度向上・コスト最適化にお悩みの方は、ぜひAGSへご相談ください。
