自律航行型地形計測システムASV

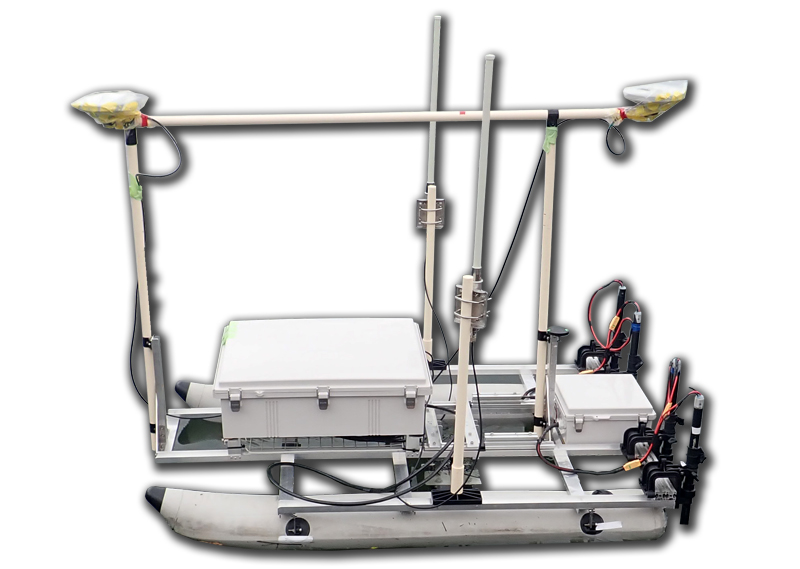

ASV概要

水底地形(深掘・洗掘・形状・深浅)と護岸(水面上部・水中部)の劣化損耗等の点検・把握を目的に、ラジコン操作や自律航行が可能な水中点検ロボットに、スワス音響測深機、水中音響カメラ等を搭載して探査を行います。

ASV特長

● 水深50cmまでの極浅水域の探査に対応
● 幅寸法74cm、従来の測量船では進入不可能な狭隘水域での探査に最適
● 水底から護岸水中部、護岸水面上部まで一体化した点検が可能
● 音響測深機はスワス幅が広い(水深の5~8倍)ため、測線間隔を広く設定することで計測時間を大幅に低減
● 小型軽量システムにより、二名での運搬、艤装、オペレーションが可能(ハイエースに積載可能)

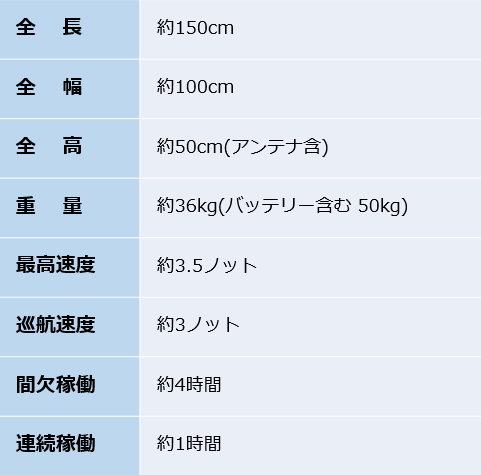

ASVの仕様




自律航行型地形計測システムASV~システム構成紹介~



自律航行型地形計測システムASV~計測風景~
