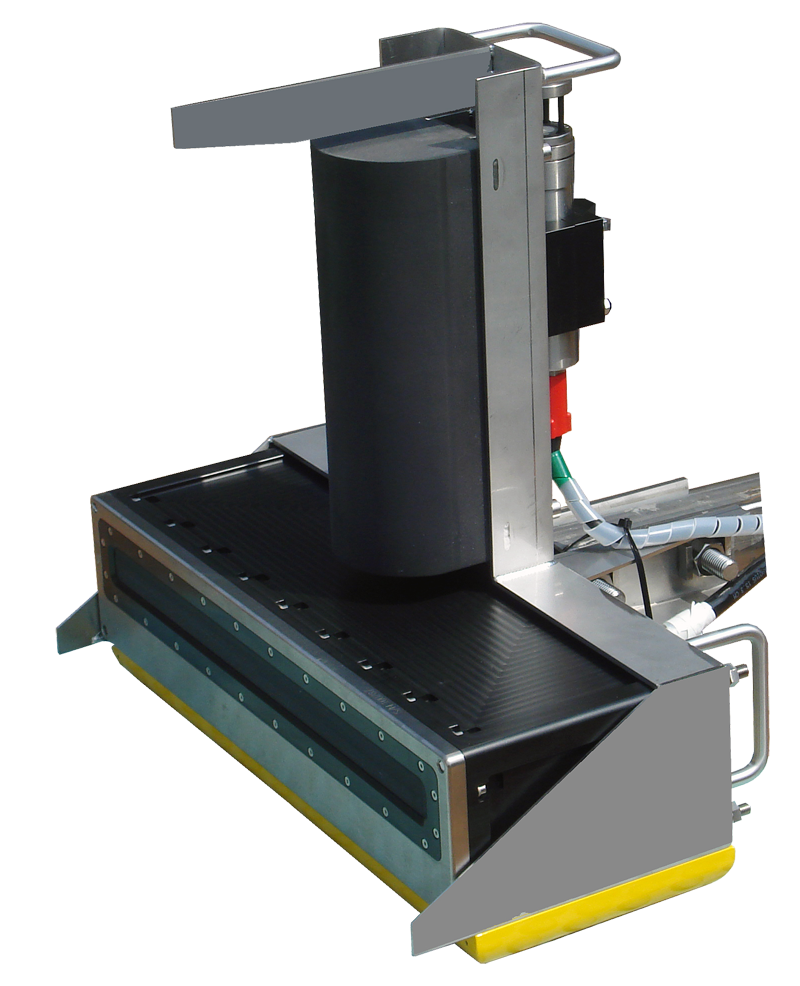

Sonic2024

次世代水深浅海~中深海用
(水深500m・ROV各種/AUV対応・i-Construc
tion対応)
ワイドバンドマルチビーム測深器

Sonic シリーズは、新型(第5世代)のマルチビーム測深機として開発された小型・高性能マルチビームソナーです。

200kHz~400kHzの可変周波数と60kHzの広帯域信号処理により1台で0.5×1.0°の高分解能から最大500mレンジの測深まで対応可能です(可変周波数、可変スワス、小型船上ユニット)。

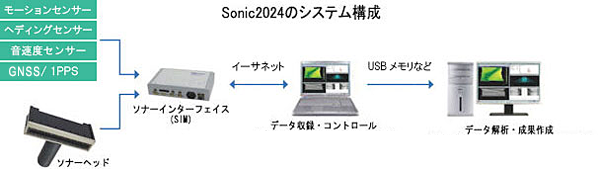

従来のプロセッサーモジュールは全てソナーヘッド内部に収納され、船上ユニットは簡単に移動可能な小型インターフェイスモジュールのみ、これにより1台で従来の舷側固定の計測からROV/AUVに搭載した浅海から中深海用の計測まで、マルチビームソナーや音響カメラ等を併用することで構造物の損傷確認、洗掘調査など多種多様な計測フィールドへ対応可能です。


Sonicの超高密度計測技術(UHD技術)により、
詳細な設計にも使用可能な高密度の点群データも作成可能です。

Sonic 2024 の仕様

周波数200kHz~400kHz
ビーム幅進行方向0.5° 直交方向1°(400kHz)
ビーム数256
測深モードEA(Equi-Angle:等角度測深) ED(Equi-Distance:等密度測深)
スワス幅10°~160°(可変)
可探水深500m(※環境条件に依存します)
レンジ分解能1.25cm
パルス幅15~1,000μ

Sonic 2024 の特徴

● 第5世代のソナー技術:200kHz~400kHzの広帯域周波数
・分解能優先:高周波数
・レンジ優先:低周波数、10°~160°の可変スワス
・測深密度優先:狭いスワス設定
・水面付近までの計測優先:広いスワス設定、軽量,コンパクト,省電力

● 進行方向1°,直交方向0.5°(最大)の分解能

● 音響反射イメージ出力対応(Snippets)

● GNSSタイムタグのソナーデータ

● 100m/3,000m耐圧

● 最大60kHz広帯域信号処理

● 簡単な取付・操作

アプリケーション

:水路測量
:浚渫出来形管理(港湾ICT)
:水中土木工事出来形管理
:水中考古学調査
:パイプライン敷設調査
:水産生息環境調査、水産構造物(魚礁)調査
:海洋研究
:沿岸監視
:中深海の沈没船探査
